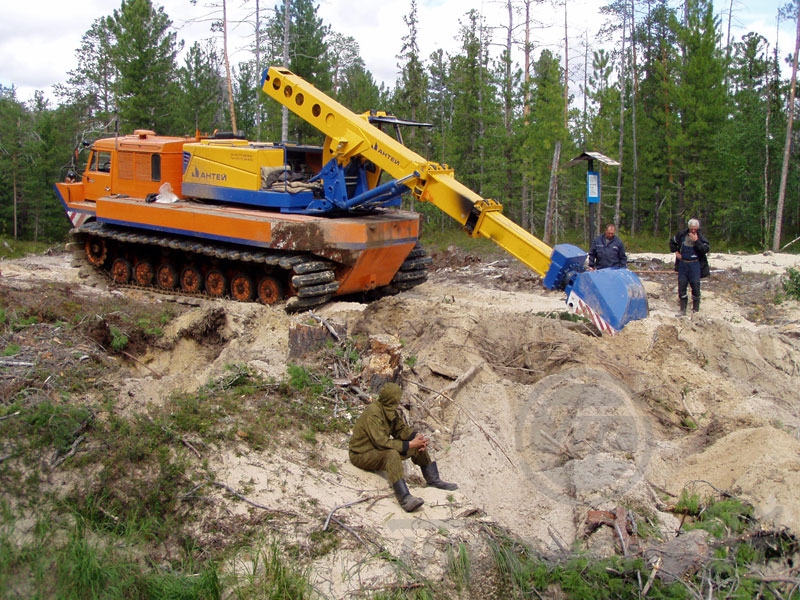

Мобильный многофункциональный плавающий гусеничный снегоболотоход с экскаваторной установкой EW-25-М1 (ТТМ-6902Э) или UDS-14R09 (ТТМ-69021Э) предназначен для производства землеройных работ на магистральных нефтепроводах.

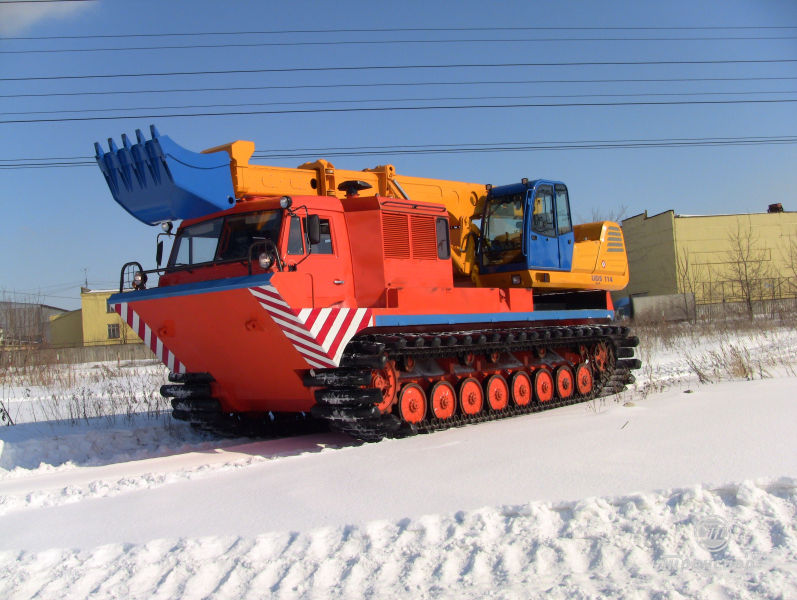

Эксплуатируется в сложных природно-климатических условиях, включая снежную целину и болота всех категорий.
Технические характеристики экскаваторной установки:
– вместимость ковша – 0,63 м
3;
– наибольшая глубина копания – 4,3 м;
– наибольшая высота разгрузки – 3,6 м;
– ход телескопической стрелы – 4,15 м;
– высота копания – 8 / 8,7 м;
– радиус копания – 10,45 / 11,8 м;
– минимальный радиус копания на уровне земли – 2,2 м;
– угол поворота ковша – 152°;
– угол поворота ковша относительно продольной оси стрелы – 360°;
– ход основного гидроцилиндра телескопической стрелы – 4,15 м.
Технические характеристики:
Среднее удельное давление на грунт, кгс/см2
|
0,2
|
Снаряженная масса, кг
|
26000
|
Двигатель
|
ЯМЗ-238Б
300 л.с.
|
Коробка передач
|
механическая или
гидрообъемная трансмиссия
|

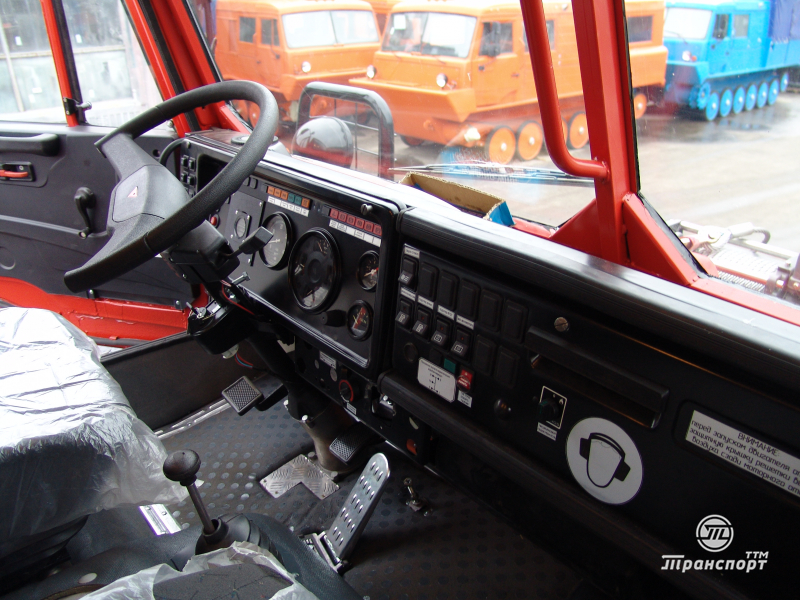

Количество мест в кабине
|
3
|
Максимальная скорость по суше с полной нагрузкой, км/ч
|
18
|

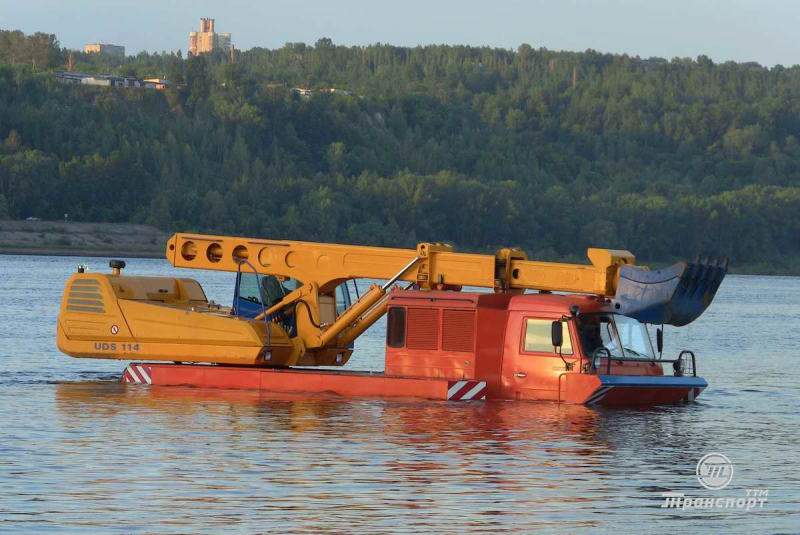

Скорость на плаву, км/ч
|
5
|
Габаритные размеры, мм:
|
длина
|
10700
|
ширина на гусеницах с уширителями
|
4160
|
высота
|
400
|
|
Ширина транспортная, мм
|
3140
|

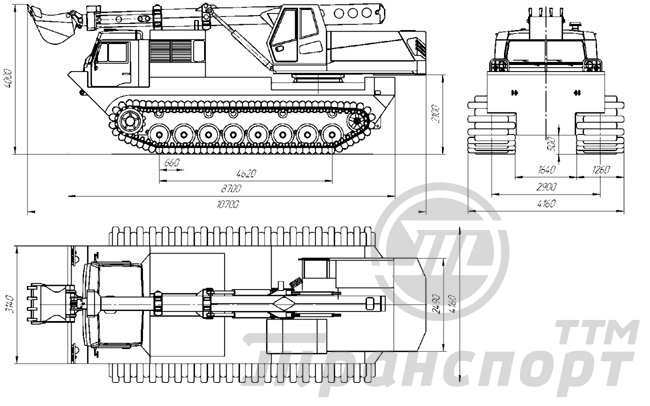

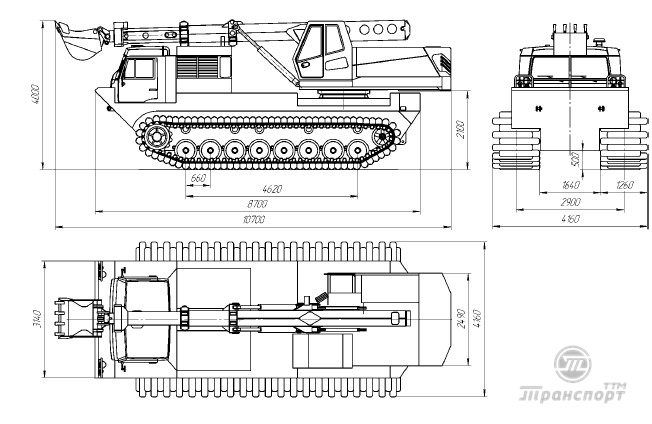

Основные габаритные размеры:
